純銅封死了怎麼看裡面?

隨著半導體製程向 2 奈米及更先進製程邁進，晶圓處理過程中的熱量已達到傳統散熱模組的極限。印和工廠專為半導體設備提供99.95%純銅 3D 列印技術，結合工業級 CT 檢測，確保每一座散熱元件皆能精準掌控熱能。

為何半導體設備需要 3D 列印純銅？

在半導體真空環境或高溫化學機械等製程中，傳統散熱器受限於加工幾何形狀，難以在有限空間內發揮最高效能。

• 異型隨形流道：3D 列印能產出完全貼合發熱源形狀的內部流道，熱交換效率較傳統直管提升 30% 以上。

• 消除焊接洩漏風險：半導體設備對環境潔淨度要求極高。一體成型的純銅結構杜絕了焊接處開裂導致冷卻液外洩的風險，避免造成數百萬美金的設備損害與生產中斷。

隱蔽流道的致命傷：散熱不均與熱畸變

半導體製程極度追求「均溫性」。若 3D 列印內部的微細流道發生局部堵塞，將引發連鎖反應：

1. 熱梯度失控：局部過熱導致晶圓加工環境溫度不均，直接影響產品良率。

2. 熱變形：散熱不均會產生內部應力，導致高精密組件微幅變形，影響光學對位或機械手臂的精度。

3. 微粒子污染：若流道殘粉未清，長期運作下噴出的微粒子可能污染過濾系統。


工業 CT 檢測：半導體級的品質守門員

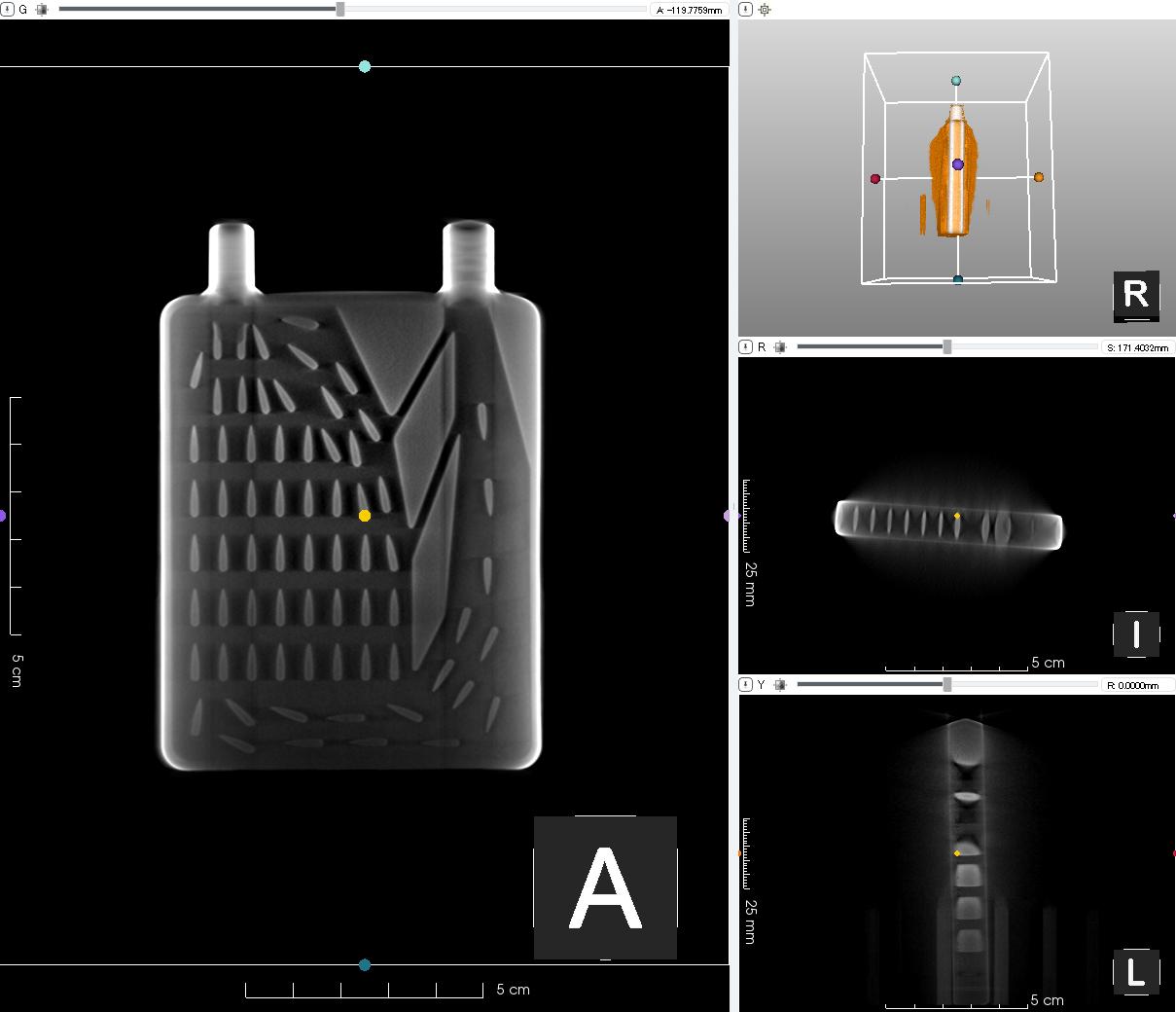

為了滿足半導體產業對「零失效」的追求，我們將 CT 電腦斷層掃描 納入標準生產流程。這不只是檢測，更是品質管理：

• 3D 全域流道分析：如同進行人體掃描，CT 能逐層檢查流道內部是否有未熔融的殘粉或支撐殘留，確保流體力學模擬的數值能 100% 反映在實體件上。

• 孔隙率與密度驗證：確保純銅列印件內部密度達標，防止因微小氣孔導致的熱阻增加。

• 尺寸精度數位對比：將 CT 掃描後的 3D 數據與原始設計 CAD 直接疊加，確保精密螺紋與密封面完全符合半導體設備的公差要求。
